臥式四柱液壓機

臥式四柱液壓機是一種利用油泵輸送液壓油來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備，它常用于壓制工藝和壓制成型工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等，它是利用帕斯卡定律，利用液體壓強傳動的機械設備，通過更換模具可實現很多功能。

一、設備簡介

　　臥式四柱液壓機是一種利用油泵輸送液壓油來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備，它常用于壓制工藝和壓制成型工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等，它是利用帕斯卡定律，利用液體壓強傳動的機械設備，通過更換模具可實現很多功能。

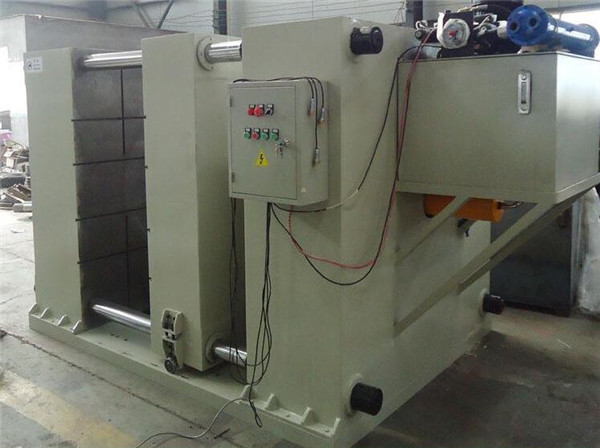

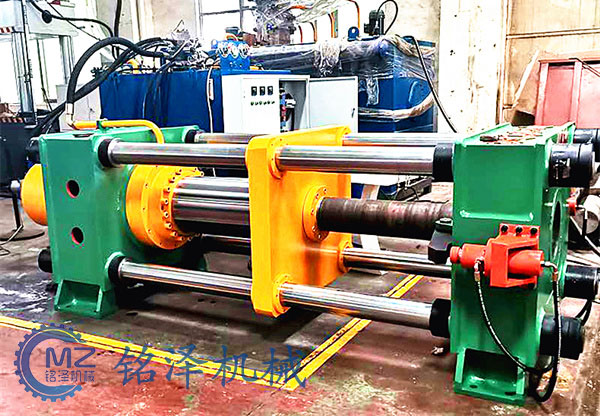

臥式四柱液壓機

　　我公司生產的臥式四柱液壓機具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式;設備工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，可帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。

二、設備優勢特點

　　1、該設備采用液壓成型，可減成品的質量，具有減輕質量、節約材料的特點;

　　2、一臺設備可配套多套模具，根據成型產品的外觀尺寸進行調整，具有一機多用的效果;

　　3、該類四柱液壓機采用臥式結構，方便后期的保養維護，及設備的檢修;

　　4、采用高強度與剛度的鑄鋼件和立柱，大大提高了臥式四柱液壓機的整體性能和使用壽命;

　　5、通過調整設備壓力和油缸行程，可用來壓制多種產品，提高了設備的多樣性;

　　6、該設備采用臥式結構，各部件集中緊湊，運輸和吊裝比較方便;

　　7、采用按鈕幾種操作，經過簡單培訓就可以操作，設備的工作狀況通過PLC屏幕查看到。

三、設備技術參數

型號	公稱力(KN)	液體最大工作壓力(KN)	最大開口距		滑塊行程	滑塊速度(mm/S)		喉深	工作臺尺寸			工作臺距地面高		落料孔尺寸（ mm）	電機功率(KW)
			校正	壓裝		下行	回程		校正	壓裝	前后	校正	壓裝
			校正	壓裝		下行	回程		左右	左右	前后	校正	壓裝
XL10	100	12.5		630	400	50	140	250		410	420		600	∮150	3
XL 25	250	20		630	500	50	110	355		510	570		710	∮180	4
XL 40	400	20	600	770	500	50	100	325	1000	600	550	770	600	∮200	7.5
XL 63	630	20	550	800	500	50	100	320	1600	630	600	850	600	∮200	11
XL 100	1000	20	600	900	500	34	70	325	2000	700	600	1000	700	∮200	11
XL 160	1600	20	610	960	500	20	53	325	2000	700	600	1050	700	∮200	11
XL 200	2000	20	800	1000	600	20	45	425	2000	800	800	1100	700	∮200	15
XL 315	3150	20	800	1000	600	20	40	425	2000	800	800	1100	700	∮200	15
XL 400	4000	20	900	1000	700	20	30	750	2000	1500	1500	1100	800	∮200	18.5
XL 500	5000	20	900	1000	700	20	30	850	2000	1500	1700	1100	800	∮300	30
XL 630	6300	20	1000	1200	700	30	40	1000	2100	2000	2000	1100	800	∮300	37
XL 800	8000	20	1000	1200	700	30	40	1000	2500	2000	2000	1100	800	∮300	45
